止回阀和倒流防止器的特点及区别

在给排水和供水领域，除了不锈钢水箱等各种水箱、无负压供水设备、臭氧及紫外线消毒器等水处理设备外，各种阀门是必备的。正是在各种阀门的调节配合下，供水系统才能按照人们的设计思路进行供水和排水。目前阀门很多，各具功能特色，在日常应用中，我们经常会碰到功能相近的阀门和部件。其中止回阀和倒流防止器是最容易让人混淆的设备，下面做一介绍。

一、设备的概念

止回阀和倒流防止器都是为了防止液体回流的设备，它们功能及其类似，但又有不同：

1. 止回阀

止回阀的启闭件为圆形阀瓣，其启闭是通过阀瓣自身的重量及介质流动的压力产生动作来阻断介质倒流。

2. 倒流防止器

该设备采用两个“止回部件”和泄水阀组成，也是用来防止给水管道水流倒流的装置。

二、工作原理

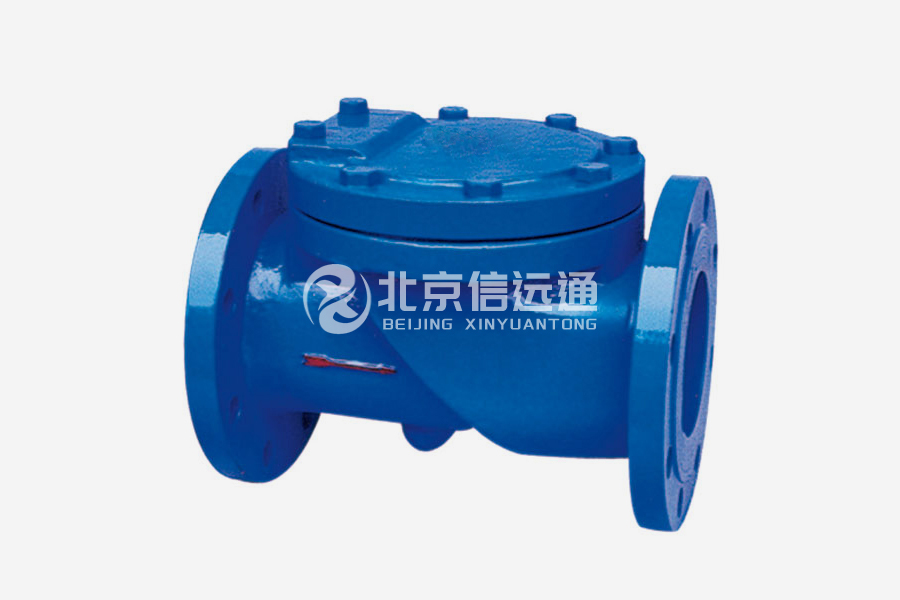

1. 止回阀

止回阀是自动工作的，当流体顺着止回阀的流通方向流动时，流体对阀瓣的压力将其掀起来，管道处于打开状态，水流顺利通过止回阀。当流体反方向流动时，在流体反向压力和阀瓣的自重作用下，阀瓣落到阀座上切断流体流动，从而起到阻止流体回流的作用。

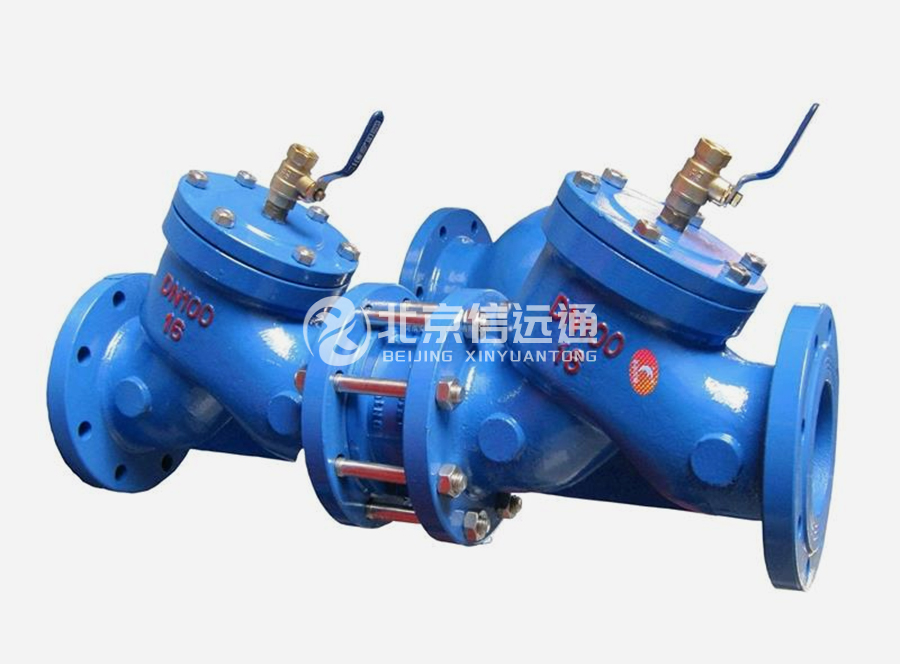

2. 倒流防止器

倒流防止器是由两个相互独立的止回阀和中间的减压腔组成，减压腔内是一个独立的水力差动式泄水阀，泄水阀的压力腔与上游供水压力相连，三个内部阀门除共用阀体外，无机械上的联系（亦即不会同时发生相关的机械故障），这种结构保证了三个部分各自独立动作，从而达到了严格限定管道中的流体单向流动的功能。与止回阀相比，倒流防止器的构成更为复杂，其功能效果也更为可靠。

三、功能异同

止回阀和倒流防止器都有及其类似的功能，那为什么有了止回阀还要用更为复杂的倒流防止器呢，其原因是为了彻底防止倒流污染。

1. 目前在给水系统中使用的各类型止回阀也可以起到了防止管网中水倒流的作用，但一但阀瓣或密封件受到损坏就会完全失去防止水倒流的作用，使生活饮用水发生回流污染。

2. 倒流防止器是继止回阀问世后的又一种防止液体倒流的新型阀门装置。其主要特点是彻底防止管网中水的回流，即使在第二止回阀受损时，安全泄水阀也会立即自行开启，并将倒流的水排出管道系统，从而彻底防止了回流污染，保证了人们生活饮用水的卫生与安全。

四、应用场景

1. 止回阀的使用场景

（1）供水管道系统。止回阀可以防止水在管道中反向流动，避免管道内水流动造成的噪音和震动。

（2）排水管道系统。在排水管道中，如果有多根管道汇合集水，可以安装止回阀，避免水从其他管道流入该管道。

（3）石油化工行业。石油化工行业的化工管道中，防止化学品在管道中反向流动，避免对系统造成损害和泄漏。

（4）供暖系统。供暖管道系统一般采用双管暖气，即一根管道进水，一根管道出水。为了防止室外低温天气导致暖气管道内水结冰和爆裂，需要在进水管道中安装止回阀，防止水流倒流。

2. 倒流防止器的使用场景

（1）给排水管道系统中：在给排水管道系统中，倒流防止器可以防止雨水或废水由下水道倒灌回房间内或污水处理设备中，避免造成严重污染和卫生问题。

（2）热水系统中：在热水系统中，倒流防止器可以防止冷水倒灌到热水系统中，导致热水供应不足或管道损坏。

（3）化工生产中：在化工生产中，倒流防止器可以防止对反应物产生负面影响、控制反应过程、保护生产设备。

（4）医药生产中：在医药生产中，倒流防止器可以防止药品中毒和交叉污染，保证产品质量和安全性。

（5）消防设备中：在消防设备中，倒流防止器可以防止消防水倒流而引起设施内爆炸或火灾。

总之，止回阀和倒流防止器的作用和使用场合十分广泛，当使用要求不高时可以采用止回阀，当使用要求较高时，就必须采用倒流防止器。
